🚀 Hướng Dẫn Bắt Đầu Nhanh – Mô-đun Laser 3 Trục 20W/40W (Snapmaker Artisan)

01. 📘 Trước Khi Bắt Đầu​

Trước khi lắp ráp và sử dụng mô-đun laser:

02. 🔧 Chuẩn Bị Firmware & Phần Mềm​

2.1 Cập nhật firmware​

  • Đảm bảo Artisan đã được cập nhật firmware mới nhất.
  • ⚠️ Nếu kết nối mô-đun laser trước khi cập nhật firmware, máy không thể nhận diện và khởi tạo.

2.2 Chuẩn bị phần mềm​

  • Khuyến nghị sử dụng Snapmaker Luban ≥ v4.9
  • Chọn:
    Settings > Machine Settings > Toolhead > 20W/40W Laser

03. 🛠️ Lắp Ráp & Cài Đặt​

💡 Đảm bảo tắt nguồn máy trước khi lắp ráp.

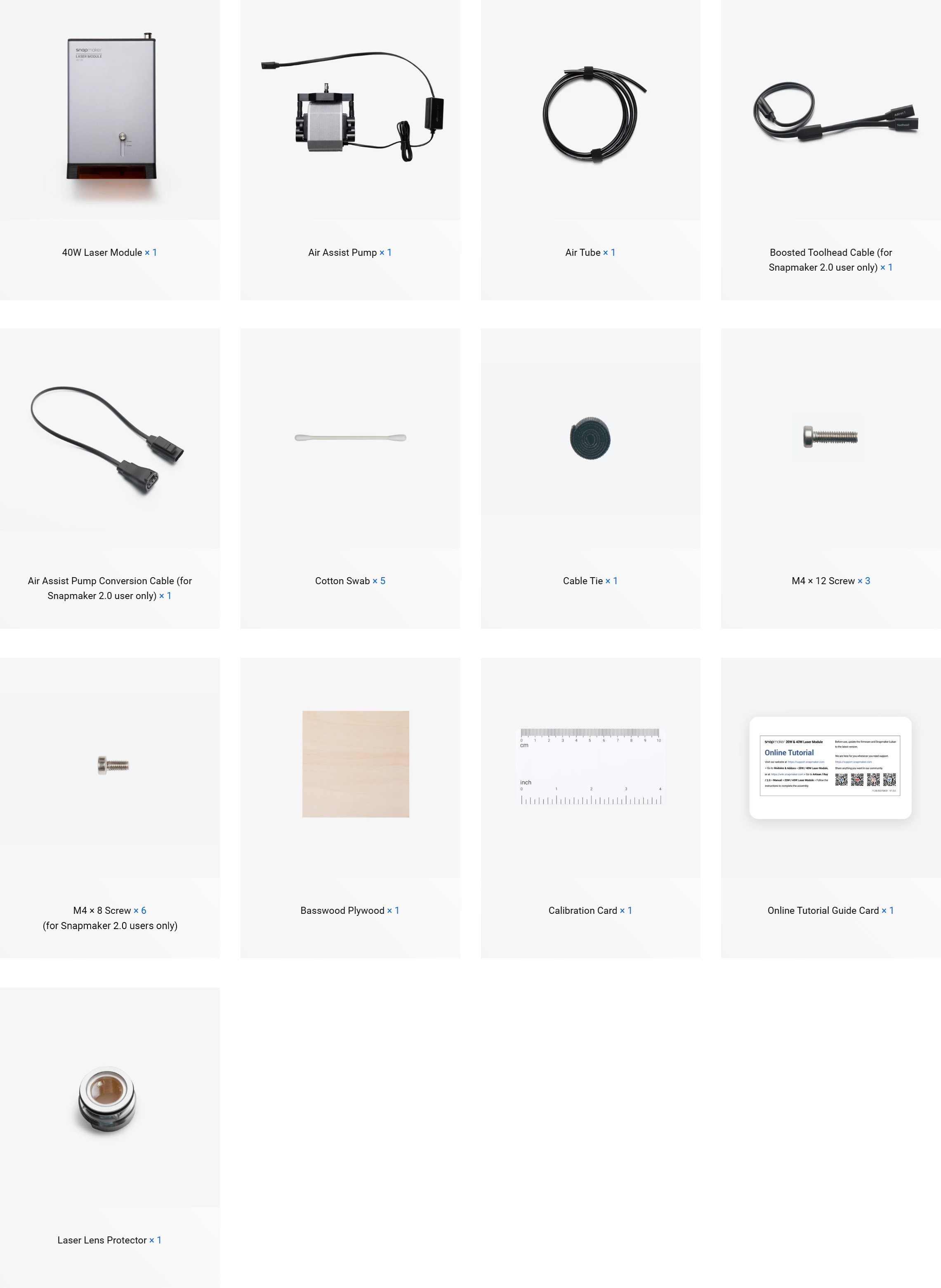

3.1 Danh sách linh kiện​

  • Tấm bảo vệ thấu kính thay thế nằm trong bao bì.
  • Giữ lại để sử dụng khi bảo trì.


3.2 Lắp đầu công cụ (toolhead)​

  • Tháo tấm quick-swap từ mô-đun cũ.
  • Gắn tấm gắn nhanh vào mô-đun laser bằng tuốc nơ vít H2.5 và ốc M4×12.


  • Gắn đầu công cụ vào máy.

3.3 Lắp bơm khí hỗ trợ​

04. ⚙️ Thiết Lập Máy​

4.1 Bật máy​

  • Bật công tắc trên bộ điều khiển tích hợp.
  • Nếu khởi động lần đầu, sẽ xuất hiện trình hướng dẫn.
  • 🔁 Chờ 5 giây sau khi tắt nguồn nếu cần khởi động lại.

4.2 Hiệu chuẩn bàn in​

  • Nhấn Start khi thấy “Setup Completed”.

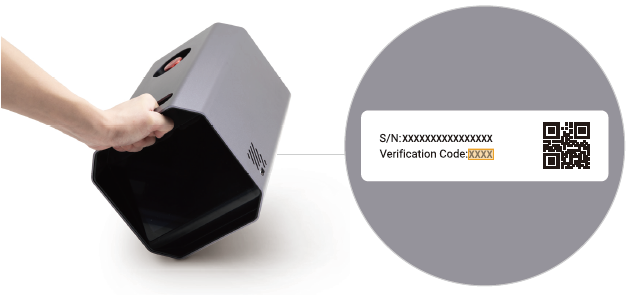

  • Nhập mật khẩu laser (in dưới đáy bộ điều khiển).
  • Đóng cửa Enclosure (nếu có).
  • Nhấn Start tại mục “Platform Height Calibration”.

🪵 Không có tấm mục tiêu? Dùng miếng gỗ dày 10mm hoặc in mẫu từ trang hỗ trợ.

4.3 Kết nối với Luban​

  • Kết nối qua USB (serial) hoặc Wi-Fi
  • Gửi G-code chỉ qua Wi-Fi
  • Mất kết nối USB = dừng ngay
    Mất kết nối Wi-Fi = không ảnh hưởng

✔ Artisan cũng hỗ trợ LightBurn (xem tài liệu riêng).

05. 🔍 Công Việc Đầu Tiên​

5.1 Chuẩn bị vật liệu​

  • Sử dụng tấm basswood plywood kèm theo.
  • Cố định vật liệu vào bàn.

❗ Không dùng vật liệu phản chiếu (ngoại trừ inox 304 & nhôm anot hóa).

5.2 Tạo & gửi G-code​


  • Trong Luban:
    Back > Laser > 3-axis
    Làm theo Beginner’s Guide nếu có.

  • Sau khi tạo:
    Export > Load G-code to Workspace > Send to Device

  • Trên màn hình máy:
    Start > Tên tệp > Next

5.3 Điều chỉnh chiều cao laser​

  • Canh tiêu điểm laser chính xác để đạt chất lượng tốt nhất.

5.4 Cài đặt gốc XY​

  • Gốc XY nằm ở góc trái phía trước vật liệu mẫu.

5.5 Bắt đầu​

  • ✅ Đảm bảo Enclosure đóng kín.
  • Nhấn Start Job để bắt đầu.
  • 👀 Luôn theo dõi quá trình làm việc.

06. 🧼 Bảo Trì​

Thường xuyên thực hiện để duy trì hiệu suất:

  • Vệ sinh bàn khắc/cắt laser
  • Làm sạch & thay thế tấm bảo vệ thấu kính
  • Vệ sinh lớp vỏ dưới mô-đun laser

🛠 Xem chi tiết phần "Bảo trì" trong mục 20W/40W của Artisan.
