Cài Đặt Gốc Công Việc Qua Giá Đỡ L

Hướng dẫn này mô tả quy trình cài đặt gốc công việc cho máy CNC Artisan bằng cách sử dụng giá đỡ L, giúp định vị nhanh và chính xác điểm (0,0) trong vùng gia công. Bạn sẽ chỉ cần thiết lập gốc trục Z thủ công.

Cách Hoạt Động​

  • Gốc công việc là điểm (0, 0) trong phần mềm CNC, xác định nơi bắt đầu gia công.

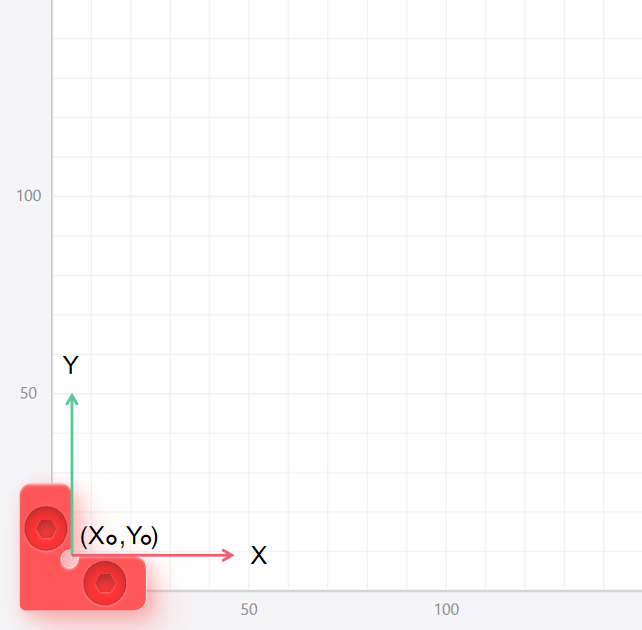

  • Khi sử dụng giá đỡ L, giao điểm vuông góc của giá đỡ là gốc trục X/Y.
  • Bạn chỉ cần cài đặt gốc trục Z bằng tay, giúp giảm thao tác và tăng độ chính xác.



Dụng Cụ Cần Thiết​

  • Vật liệu × 1
  • Mũi CNC × 1
  • Bộ kẹp × 4
  • Giá đỡ L × 1
  • Chìa khóa Hex H2.5 × 1
  • Vít nắp thấp M4 × 12 × 2

Các Bước Thực Hiện​

1. Cố Định Giá Đỡ L​

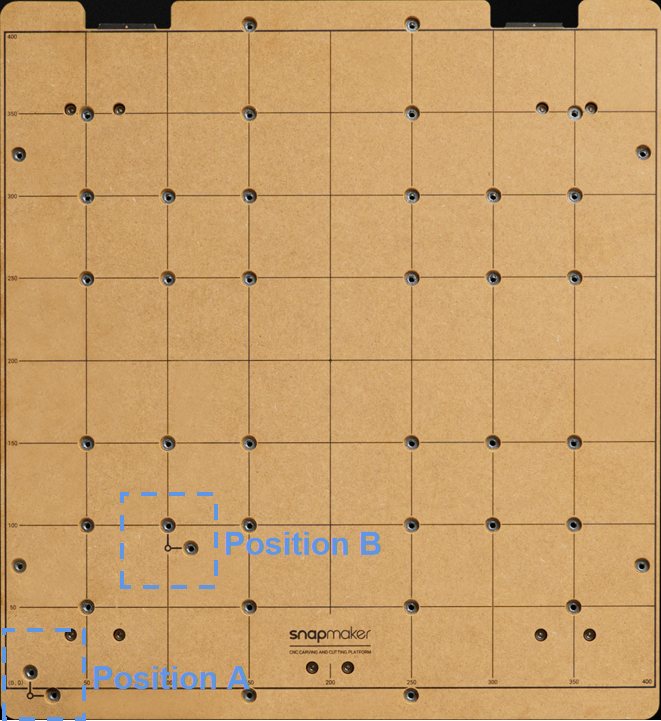

  • Dùng vít để cố định giá đỡ L vào một trong hai điểm neo trên nền tảng CNC, tùy theo vị trí vật liệu.


2. Kẹp Vật Liệu​

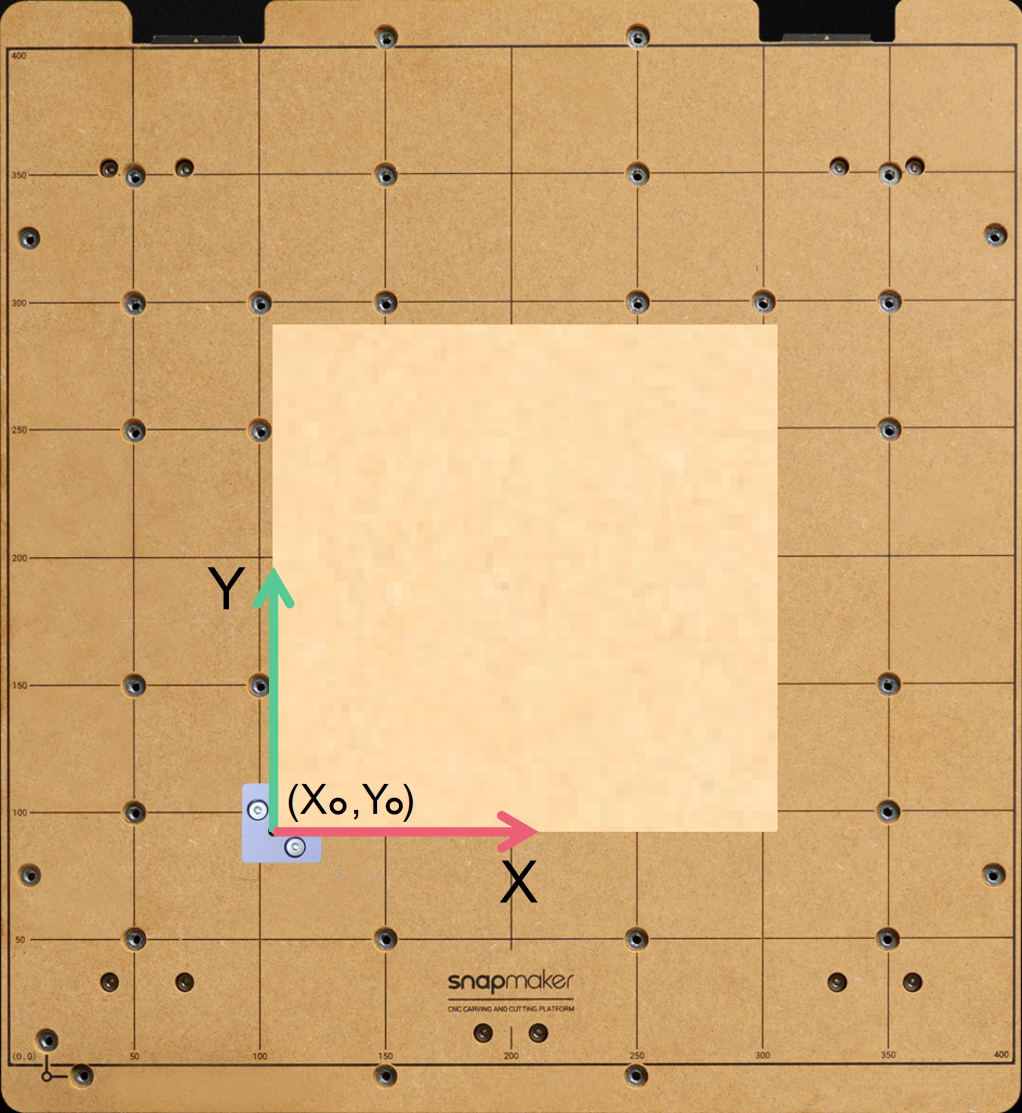

  • Kẹp vật liệu vào vị trí, căn các cạnh vuông góc với cạnh của giá đỡ L.


3. Lắp Đặt Mũi CNC​

  • Gắn mũi CNC đúng cách vào đầu công cụ.

Tạo Và Gửi Tệp G-code​

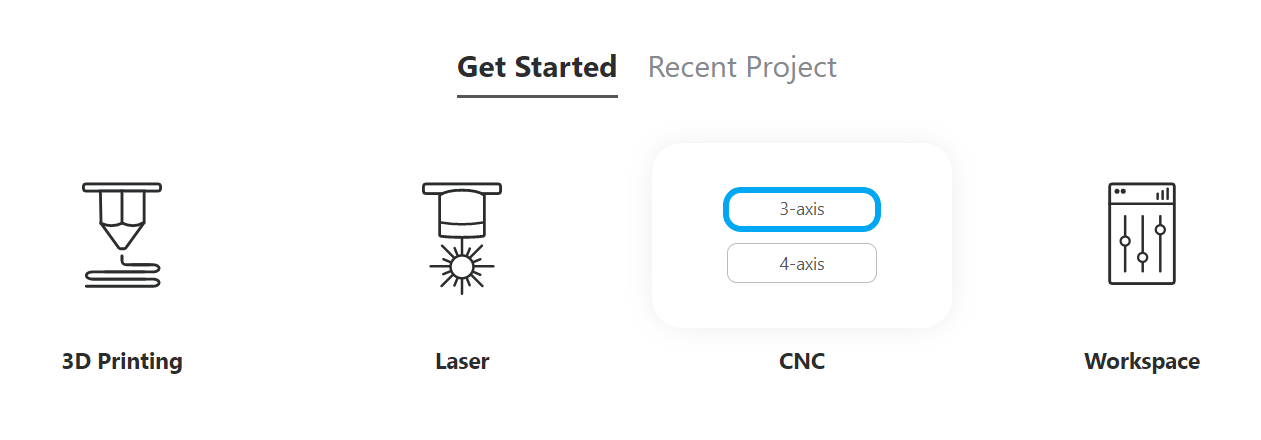

  1. Mở Luban > chọn CNC > 3-axis.

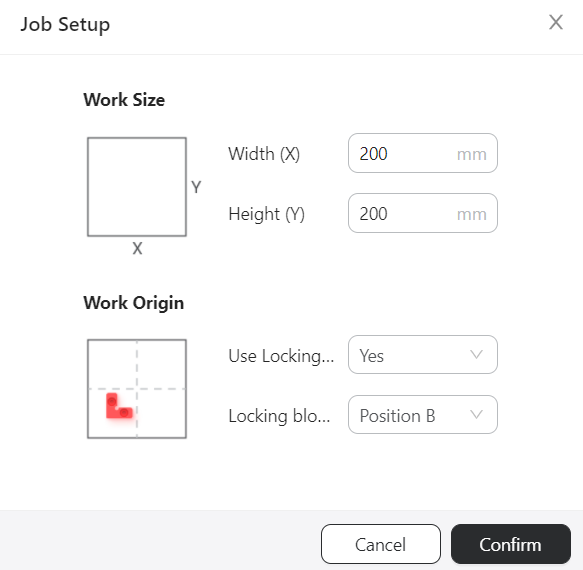

  1. Kích hoạt tính năng L-Bracket, chọn đúng điểm neo và kích thước vật liệu.

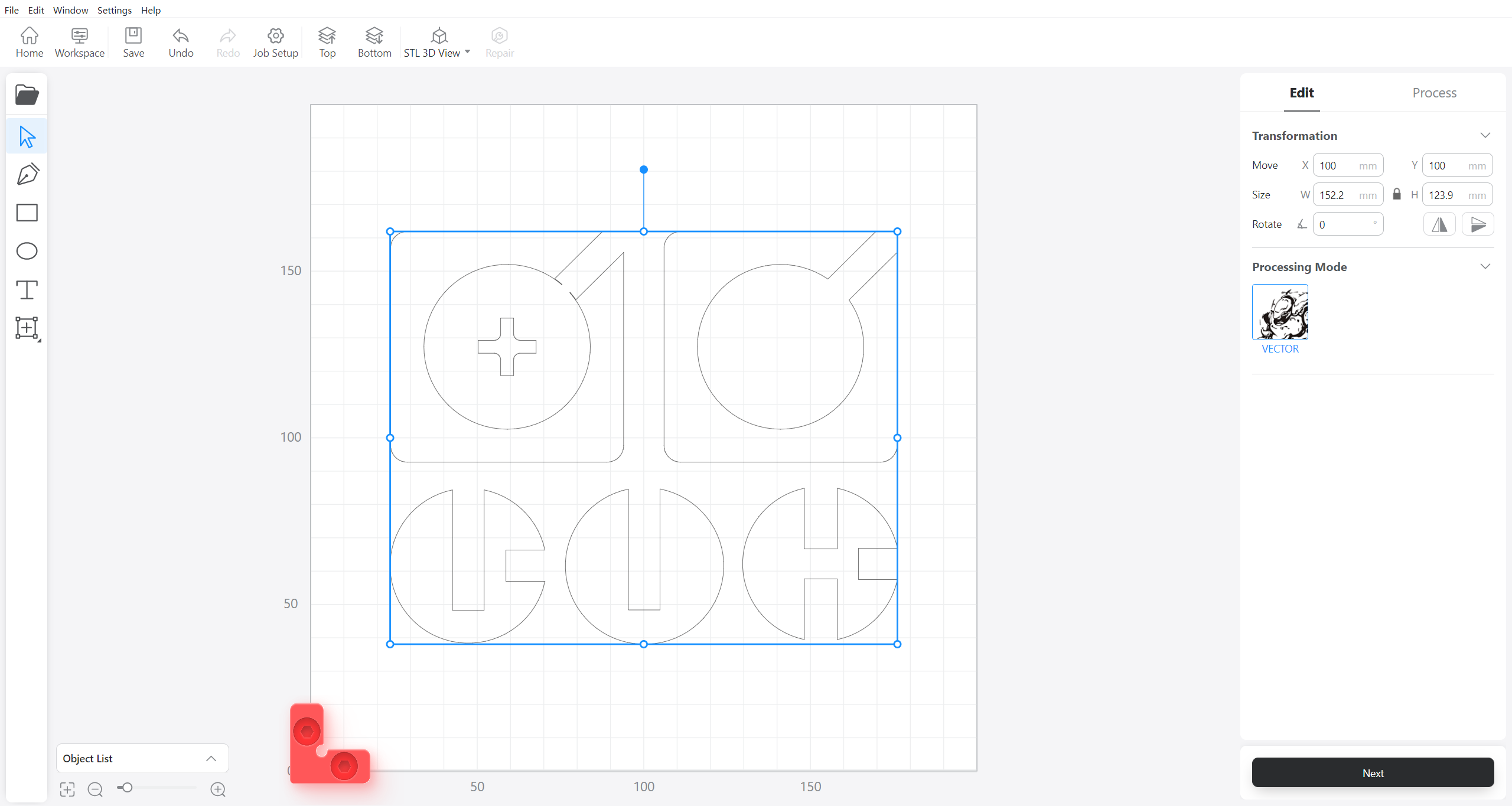

  1. Nhập tệp mô hình, cấu hình thông số.


  1. Xuất G-code:
    • Export > Load G-code to Workspace
    • Send to Device để gửi tệp qua Wi-Fi
      Hoặc dùng USB flash drive.

⚠️ Việc cài đặt gốc công việc qua giá đỡ L không hỗ trợ khởi động từ Snapmaker Luban. Phải bắt đầu từ màn hình cảm ứng.

Cài Đặt Gốc Công Việc & Bắt Đầu​

  1. Trên màn hình cảm ứng: Start > Files > Local > chọn tệp G-code > Next.

  2. Nhấn Run Boundary để kiểm tra biên làm việc:

    • Nếu mũi CNC va chạm hoặc vượt ra ngoài vật liệu, cần cài lại gốc.
    • Dùng nút Emergency Stop nếu gặp sự cố → xoay theo chiều kim đồng hồ để mở khóa.

  3. Đặt mũi CNC trên bộ kẹp, kiểm tra đường biên lại nếu cần.

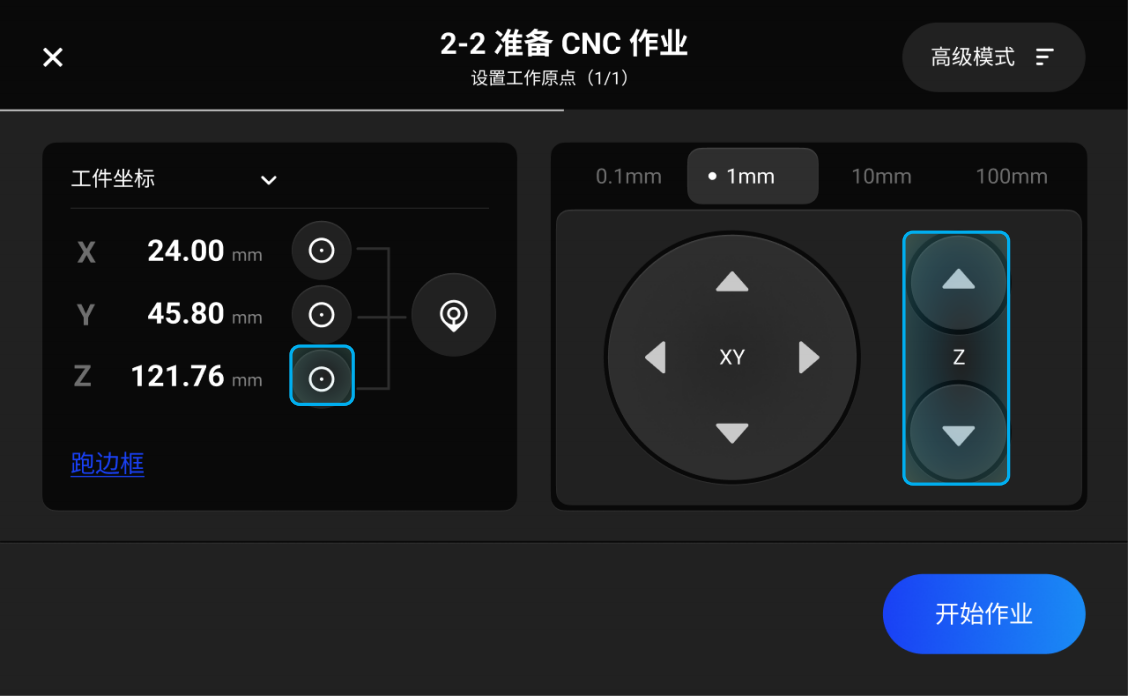

  4. Cài đặt gốc Z:

    • Đặt thẻ hiệu chuẩn hoặc giấy A4 giữa mũi CNC và vật liệu.
    • Dùng Z+, Z- để chỉnh cao độ đến khi giấy hơi kẹp.
    • Nhấn nút lưu gốc trục Z.


  5. Sau khi xác nhận gốc X/Y/Z đã đúng → Nhấn Start để bắt đầu khắc.

❗ Đặt bộ điều khiển tích hợp (Integrated Controller) trong tầm tay để dừng khẩn cấp nếu cần.
🚫 Không bật quạt hút trong Enclosure khi gia công CNC – bụi sẽ bám lên quạt và bên trong vỏ.

Tham Khảo​

  • Để biết cách cấu hình Enclosure, xem lại Mục 3.2 trong Hướng dẫn Bắt Đầu Nhanh.
